虛擬傳感器

      “風量虛擬測量系統”中的虛擬傳感器并不以實物存在，而是轉換成軟件的傳感器。這些傳感器從其它可用的數據源如DCS中計算出測量讀數。一個基本的物理電廠模型強化因果關系。

●獨立平臺
●單獨應用或結合到
●有數據系統接口

EUsoft air?風量虛擬測量

驗證的概念

       下一代的虛擬傳感器 — “風量虛擬測量”基于電廠流體管網即管道、分叉、風門、風機等的特別構造建立物理模型。因此，“風量虛擬測量”與各種數字化為主體的黑箱辨識系統如神經網絡有很大區別。它的物理結構能確保內在的穩定性和可信度，并且能實時自動調整。“風量虛擬測量”不需要維護，不但具有相當高的精度而且高度可靠。不需要做準備工作現場實施立即就可進行。

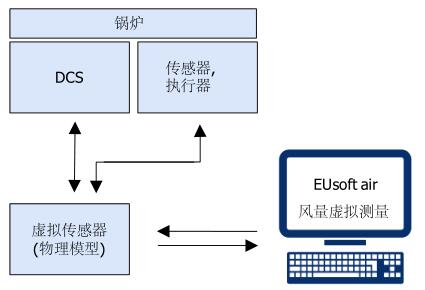

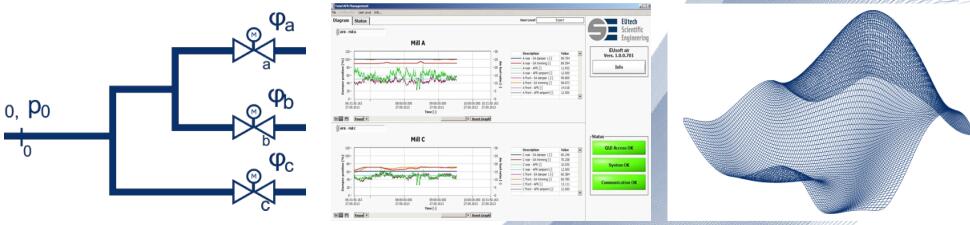

概念結構

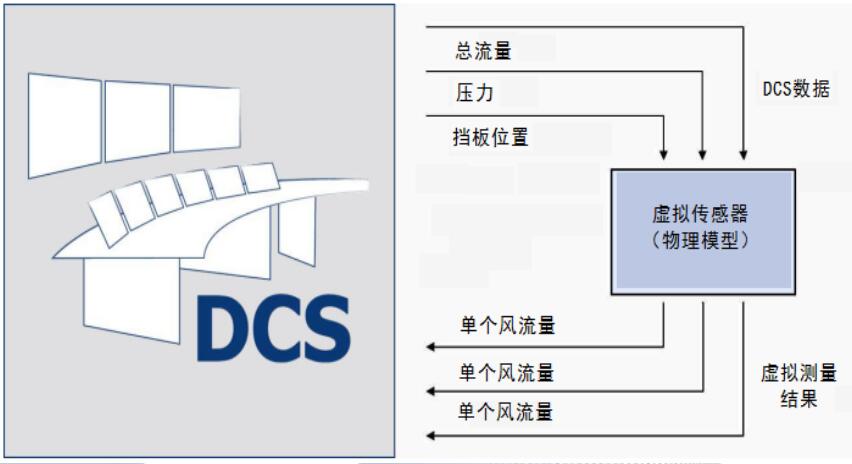

虛擬風量測量

       為保證最好的測量結果，“風量虛擬測量”的應用僅限于一個已建成的結構中：首要步驟是把一臺磨煤機的所有風量都建立模型，然后檢驗結果。結果驗證成功后，對剩下磨煤機的風量建立模型，隨后應用到DCS系統。

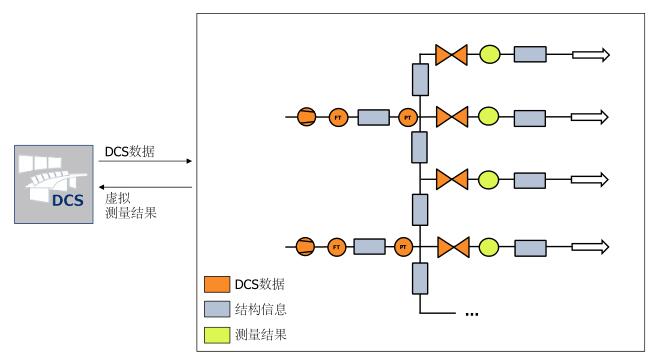

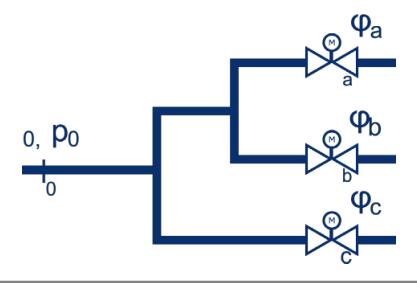

氣體動力結構

標準化方法

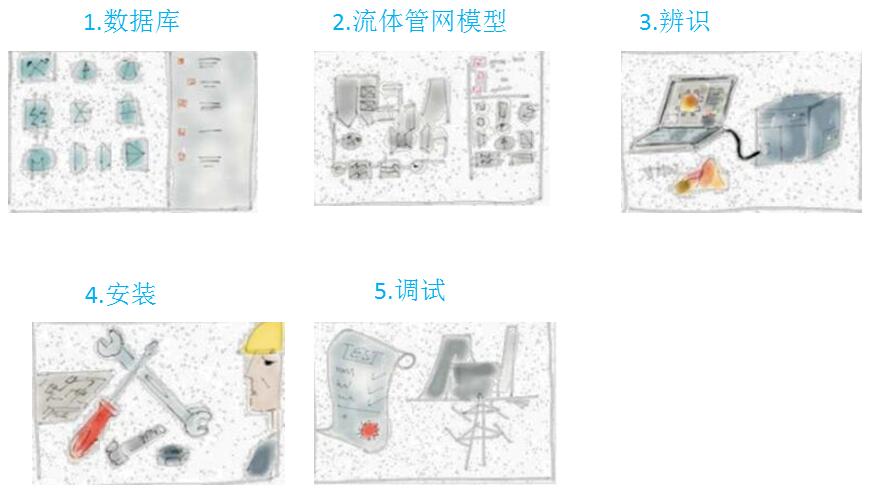

       流體管網模型的構建是來源于根據工藝管道及儀表流程圖中的所有系統部件數據庫。采用電廠的歷史數據對模型進行辨識和檢驗。接下來，把虛擬傳感器集成到DCS的結構中，然后進行系統調試并檢驗結果。

標準方法

無縫結合

      虛擬傳感器的設計是以一個功能強大的PLC為基礎。虛擬風量的測量值通過一個數字接口即Modbus TCP或PI服務器為測量系統輸入信號，并且通過模擬接口為測量系統輸出信號，以默認方式傳送到控制系統。如果有需要，測量系統可以全部配置模擬端口。

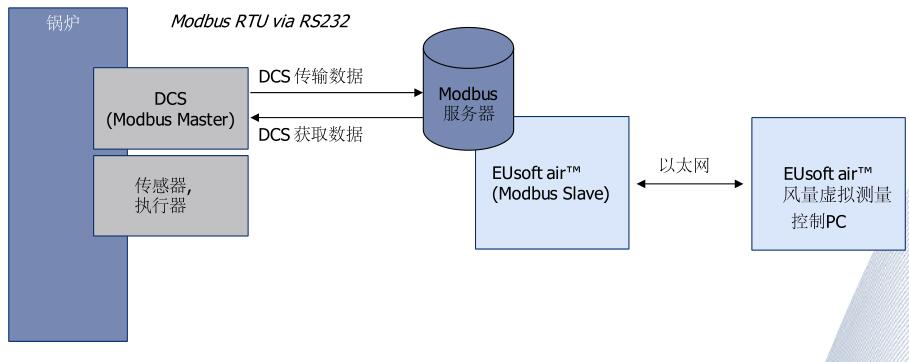

建立通訊

系統參數

●強大的PLC(CX2020-System)
●實時能力
●數據和通訊模塊
●系統監控模塊
●屏幕和鍵盤端口，用于快速在線維護和診斷

●遠程維護入口
輸入
- Modbus TCP
- DCS(服務器)
- 風量軟測量系統(客戶端)
- 4個數字端口
●輸出
- 16個模擬端口

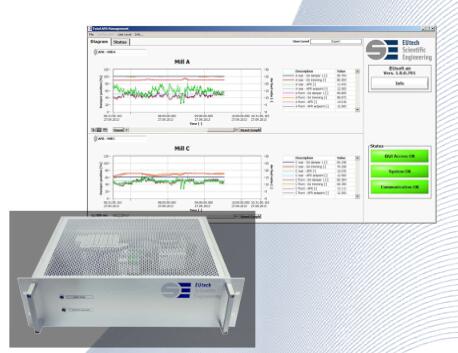

控制單元和圖形化用戶界面

結論

       “風量虛擬測量”可為電廠提供可靠而精準的風量數據。一般來說，它能測量電廠鍋爐上的所有風量。也有可能測量每個燃燒器的單獨風量。另外，在一定條件下，可發現風量泄露故障及確定風量特性曲線。
       “風量虛擬測量”已成功應用在很多個燃煤火力發電廠。這些虛擬傳感器有助于發現并糾正調錯的風量。能替換有缺陷的風量測量裝置。與手工測量(如皮托管)結果相比，具有非常接近的效果。

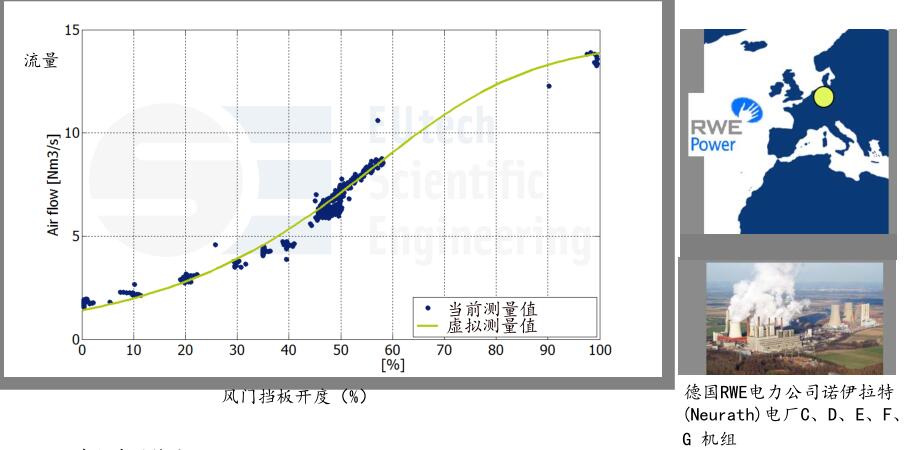

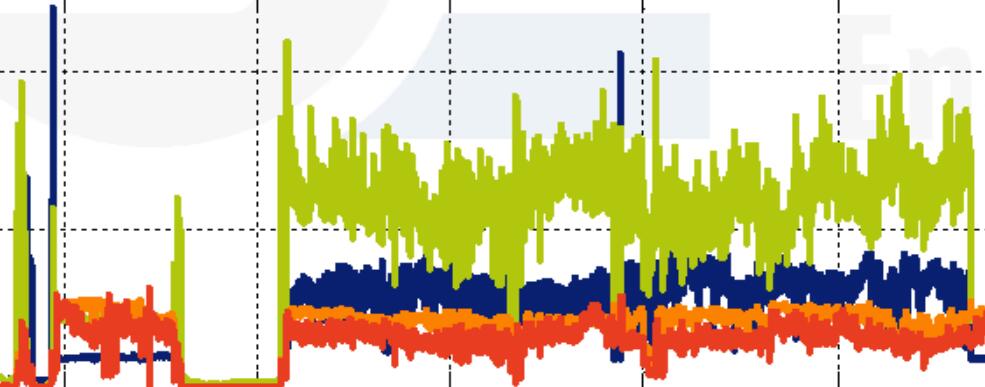

實際應用結果
